Android消息机制（Java层）

2020-09-09 约 9331 字预计阅读 19 分钟次阅读

/android%E6%B6%88%E6%81%AF%E6%9C%BA%E5%88%B6java%E5%B1%82/featured-image.jpg

基础示例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


// ExampleThread.java
public class ExampleThread extends Thread {
	public Handler mHandler;

  public void run() {
    Looper.prepare();
    mHandler = new Handler() {
      public void handleMessage(Message msg) {
        // TODO：处理消息
        switch(msg.what) {
          case ...: ...
          case ...: ...
        }
      }
    }
    Looper.loop()
  }

  public static void sendMessageToExampleThread() {
    Message msg = new Message()
    handler.sendMessage(msg)
  }
}

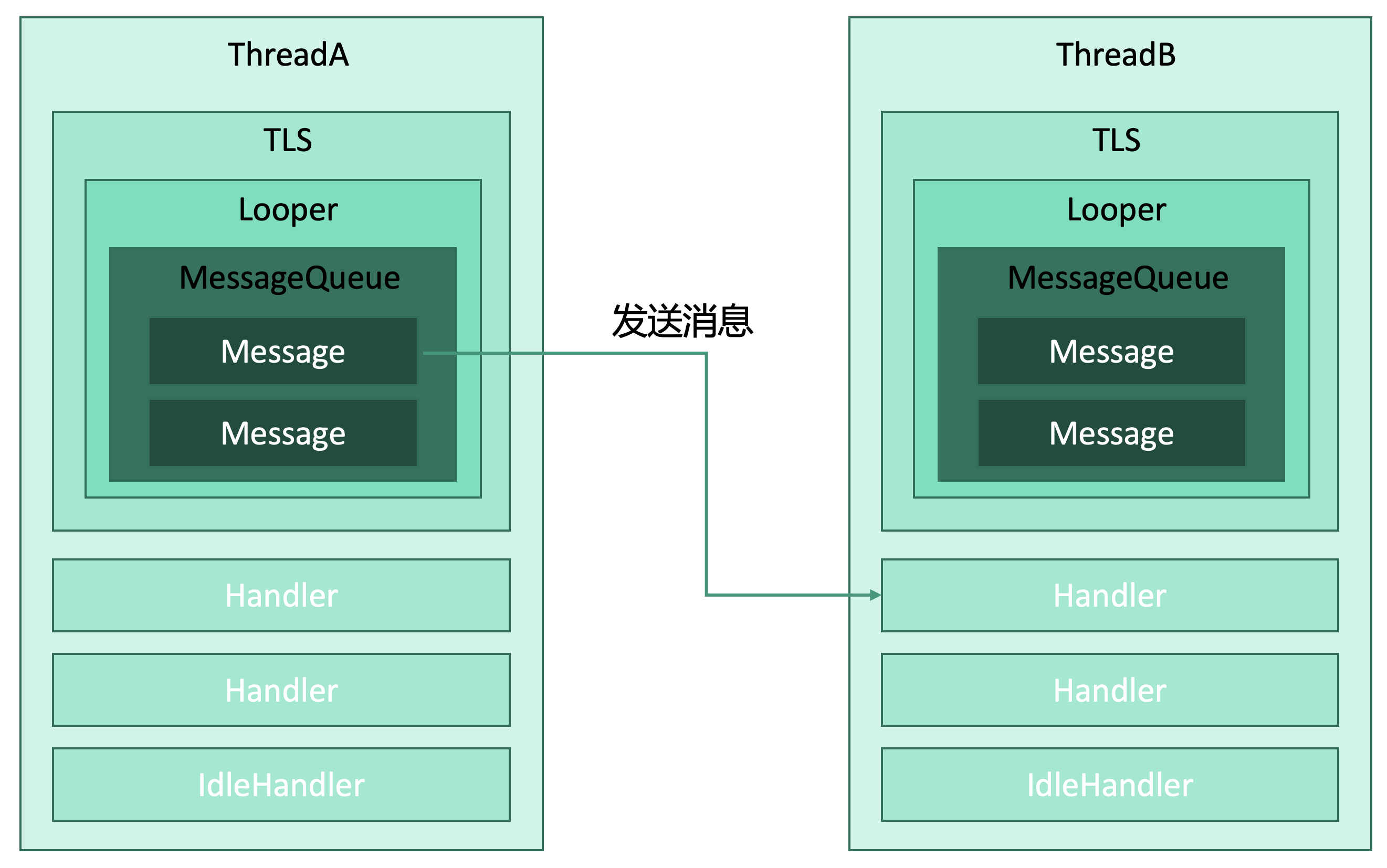

架构

Handler.class：持有Looper和Message。

1
2
3
4
5


// Handler.java
public class Handler {
  final Looper mLooper;
  final MessageQueue mQueue;
}

Message.class:持有Handler

1
2
3
4


// Message.java
public class Message {
  Handler target;
}

MessageQueue.class：持有Message。

1
2
3
4


// MessageQueue.java
public class MessageQueue() {
  Message mMessages;
}

Looper.class：持有MessageQueue和Thread。

1
2
3
4
5


// Looper.java
public class Looper() {
	final MessageQueue mQueue;
  final Thread mThread;
}

/android%E6%B6%88%E6%81%AF%E6%9C%BA%E5%88%B6java%E5%B1%82/image/image-20200908105152908.png — 架构图

Looper

准备

准备，在开始时，我们都会调用

1
2


// ExampleThread.java
Looper.prepare()

代码为

1
2
3
4


// Looper.java
public static void prepare() {
    prepare(true);
}

调用了Looper.prepare(boolean quitAllowed)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// Looper.java
static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal<Looper>();

private static void prepare(boolean quitAllowed) {
    // 如果ThreadLocal中已经有数据了，就抛出异常。
    if (sThreadLocal.get() != null) {
        throw new RuntimeException("Only one Looper may be created per thread");
    }
    // 创建Looper对象，并将其存储到当前线程的ThreadLocal
    sThreadLocal.set(new Looper(quitAllowed));
}

ThreadLocal

ThreadLocal：即Thread Local Storage，简称TLS，是每个线程的私有的本地存储区域。

ThreadLocal.set()：将数据存储到“当前线程”的TLS。

1
2
3
4
5
6
7
8
9


// ThreadLocal.java
public void set(T value) {
    Thread t = Thread.currentThread();
    ThreadLocalMap map = getMap(t);
    if (map != null)
        map.set(this, value);
    else
        createMap(t, value);
}

ThreadLocal.get()：获取“当前线程”的TLS。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


// ThreadLocal.java
public T get() {
    Thread t = Thread.currentThread();
    ThreadLocalMap map = getMap(t);
    if (map != null) {
        ThreadLocalMap.Entry e = map.getEntry(this);
        if (e != null) {
            @SuppressWarnings("unchecked")
            T result = (T)e.value;
            return result;
        }
    }
    return setInitialValue();
}

然后再次回到这段代码

1
2
3
4
5
6
7
8


private static void prepare(boolean quitAllowed) {
    // 如果ThreadLocal中已经有数据了，就抛出异常“每个线程只能创建一个Looper”。
    if (sThreadLocal.get() != null) {
        throw new RuntimeException("Only one Looper may be created per thread");
    }
    // 创建Looper对象，并将其存储到当前线程的ThreadLocal
    sThreadLocal.set(new Looper(quitAllowed));
}

第一次调用Looper.perpare()，当前线程的TLS为空，会执行sThreadLocal.set(new Looper(quitAllowed))来设置TLS，之后TLS不为空。这时，如果再次调用Looper.prepare()，会抛出异常。

也就是说每个线程只能执行一次Looper.prepare()。

new Looper()

我们在sThreadLocal.set(new Looper(quitAllowed));时需要创建一个Looper。这个创建过程为Looper创建了一个MessageQueue，并将Thread的引用指向当前线程。

1
2
3
4
5
6
7
8
9


final MessageQueue mQueue;
final Thread mThread;

private Looper(boolean quitAllowed) {
    // 创建一个MessageQueue
    mQueue = new MessageQueue(quitAllowed);
    // 当前线程
    mThread = Thread.currentThread();
}

prepareMainLooper()

我们的主线程在运行的时候会自动调用prepareMainLooper()，并且创建的Looper为主Looper，不可退出。

因此，主线程中不需要工程师手动Looper.prepare()。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// Looper.java
public static void prepareMainLooper() {
    // Looper不允许被退出
    prepare(false);
    synchronized (Looper.class) {
        // 不允许重复创建sMainLooper
        if (sMainLooper != null) {
            throw new IllegalStateException("The main Looper has already been prepared.");
        }
        // 将当前的Looper存储为sMainLooper
        sMainLooper = myLooper();
    }
}

Looper.prepare()的主要工作是创建了一个带有MessageQueue并且指向“当前线程”的Looper，并将这个Looper存储到当前线程的TLS中。

每个线程想要调用Looper执行相关操作时，就必须执行Looper.prepare()来创建自己的Looper，否则连Looper都没有还怎么执行。其中，主线程在创建的时候已经自动执行了prepareMainLooper()并将Looper设置为不可退出，因此不需要工程师手动Looper.prepare()。

消息循环

消息循环，调用Looper.loop()

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127


// Looper.java
public static void loop() {
    // 获取当前线程存储在TLS中的Looper
    final Looper me = myLooper();
  	if (me == null) {
        throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
    }
    // 获取Looper中的MessageQueue
    final MessageQueue queue = me.mQueue;

    /**
     * 接下来着两行代码不是很重要，别纠结
     * 主要作用就是loop的时候要进入某种状态
     * 所以做点状态上的准备并且记录一个令牌
     * 到时候根据这个令牌再恢复状态
     */
    // 清理掉调用线程，用本地线程的uid和pid替代
    Binder.clearCallingIdentity();
    // 记录恢复令牌
    final long ident = Binder.clearCallingIdentity();

    final int thresholdOverride =
            SystemProperties.getInt("log.looper."
                    + Process.myUid() + "."
                    + Thread.currentThread().getName()
                    + ".slow", 0);

    boolean slowDeliveryDetected = false;


    for (;;) {
        // 【重要】读取MessageQueue中的下一条信息
        Message msg = queue.next();
        if (msg == null) {
            // 【重要】如果MessageQueue中已经没有Message了，就结束loop()
            return;
        }

        // Debug日志打印，不重要...
        final Printer logging = me.mLogging;
        if (logging != null) {
            logging.println(">>>>> Dispatching to " + msg.target + " " +
                    msg.callback + ": " + msg.what);
        }

        // 观察者
        final Observer observer = sObserver;

        final long traceTag = me.mTraceTag;
        long slowDispatchThresholdMs = me.mSlowDispatchThresholdMs;
        long slowDeliveryThresholdMs = me.mSlowDeliveryThresholdMs;
        if (thresholdOverride > 0) {
            slowDispatchThresholdMs = thresholdOverride;
            slowDeliveryThresholdMs = thresholdOverride;
        }
        final boolean logSlowDelivery = (slowDeliveryThresholdMs > 0) && (msg.when > 0);
        final boolean logSlowDispatch = (slowDispatchThresholdMs > 0);

        final boolean needStartTime = logSlowDelivery || logSlowDispatch;
        final boolean needEndTime = logSlowDispatch;

        if (traceTag != 0 && Trace.isTagEnabled(traceTag)) {
            Trace.traceBegin(traceTag, msg.target.getTraceName(msg));
        }

        final long dispatchStart = needStartTime ? SystemClock.uptimeMillis() : 0;
        final long dispatchEnd;
        Object token = null;
        if (observer != null) {
            token = observer.messageDispatchStarting();
        }
        long origWorkSource = ThreadLocalWorkSource.setUid(msg.workSourceUid);
        try {
            // 【重要】向目标Handler分发消息
            msg.target.dispatchMessage(msg);
            if (observer != null) {
                // 【重要】向观察者分发消息
                observer.messageDispatched(token, msg);
            }
            dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
        // 一堆异常处理，不重要...
        } catch (Exception exception) {
            if (observer != null) {
                observer.dispatchingThrewException(token, msg, exception);
            }
            throw exception;
        } finally {
            ThreadLocalWorkSource.restore(origWorkSource);
            if (traceTag != 0) {
                Trace.traceEnd(traceTag);
            }
        }
        // 一堆日志打印，不重要...
        if (logSlowDelivery) {
            if (slowDeliveryDetected) {
                if ((dispatchStart - msg.when) <= 10) {
                    Slog.w(TAG, "Drained");
                    slowDeliveryDetected = false;
                }
            } else {
                if (showSlowLog(slowDeliveryThresholdMs, msg.when, dispatchStart, "delivery",
                                msg)) {
                    slowDeliveryDetected = true;
                }
            }
        }
        if (logSlowDispatch) {
            showSlowLog(slowDispatchThresholdMs, dispatchStart, dispatchEnd, "dispatch", msg);
        }

        if (logging != null) {
            logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
        }

        // 恢复
        final long newIdent = Binder.clearCallingIdentity();
        if (ident != newIdent) {
            Log.wtf(TAG, "Thread identity changed from 0x"
                    + Long.toHexString(ident) + " to 0x"
                    + Long.toHexString(newIdent) + " while dispatching to "
                    + msg.target.getClass().getName() + " "
                    + msg.callback + " what=" + msg.what);
        }
				// 【重要】将Message放入消息池
        msg.recycleUnchecked();
    }
}

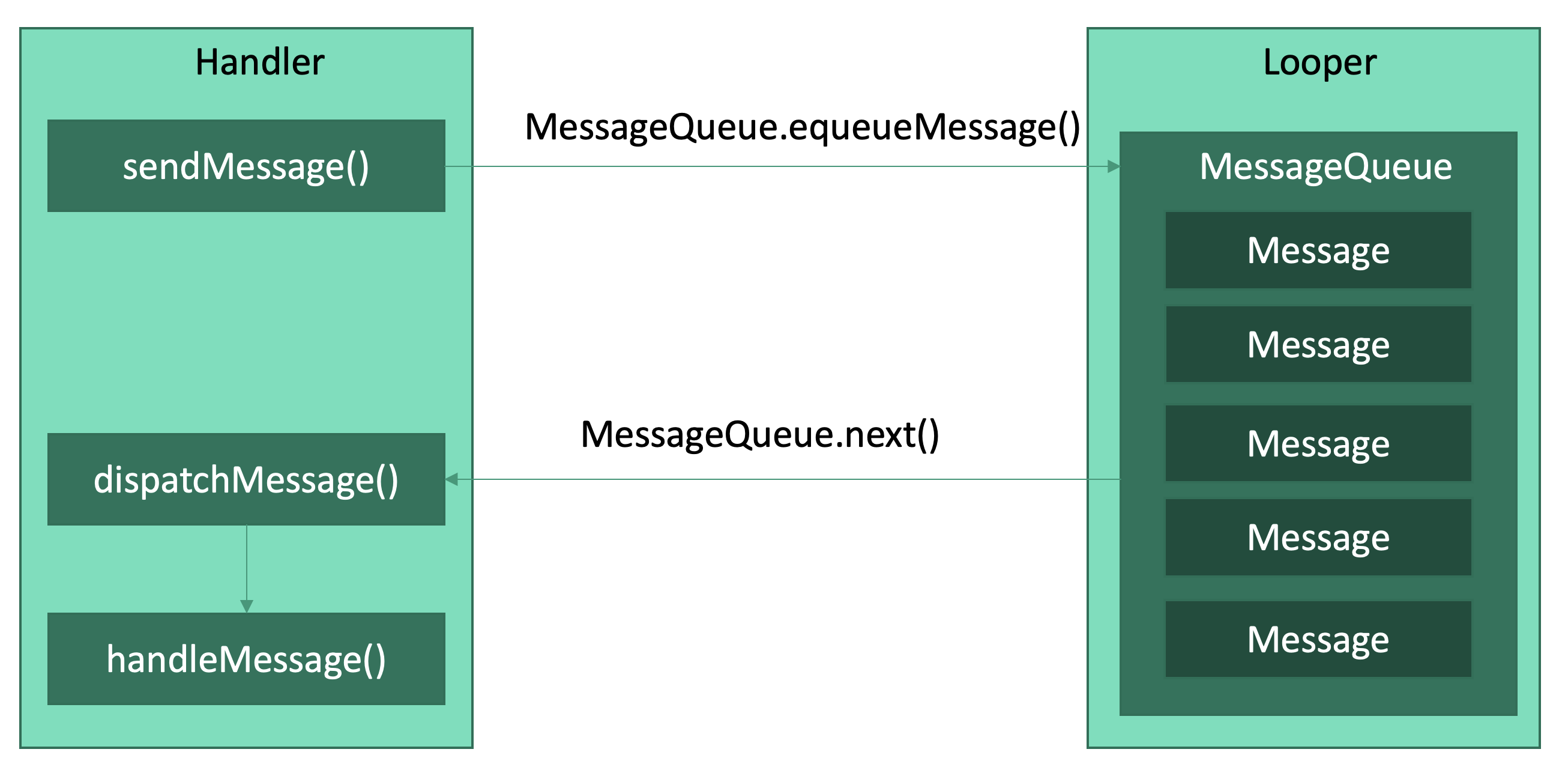

Looper.loop()中的无限循环，不断通过Message msg = queue.next()读取下一条消息，直到读完消息队列中所有消息为止。

每次循环，拿到Message后，开始分发消息：

给Handler分发消息：msg.target.dispatchMessage(msg)分发消息给Message的目标Handler。
给Observer分发消息：observer.messageDispatched(token, msg)分发消息给Observer。

分发完消息后会调用msg.recycleUnchecked()将利用完的Message放入消息池，以便复用。

退出

退出，调用Looper.quit()

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


// Looper.java
public void quit() {
    // 调用MessageQueue中的quit()
    mQueue.quit(false);
}

// MessageQueue.java
void quit(boolean safe) {
    if (!mQuitAllowed) {
        throw new IllegalStateException("Main thread not allowed to quit.");
    }
    // 互斥：一个Looper在清空消息时，不允许其他Looper清空消息
    synchronized (this) {
        if (mQuitting) {
            return;
        }
        mQuitting = true;

        // 【重要】根据safe选择消息的退出方式
        if (safe) {
            // 如果安全，则移除尚未使用的消息
            removeAllFutureMessagesLocked();
        } else {
            // 如果不安全，则移除所有消息
            removeAllMessagesLocked();
        }

        nativeWake(mPtr);
    }
}

消息的退出方式：

safe==true，安全，则移除尚未使用的消息。
safe==false，不安全，则移除所有消息。

根据Looper.quit()的代码，safe==false，会移除所有所有消息。

myLooper()

用于获取当前线程TLS中存储的Looper。

1
2
3
4


// Looper.java
public static @Nullable Looper myLooper() {
    return sThreadLocal.get();
}

myQueue()

用于从当前线程的Looper中获取MessageQueue。

1
2
3


public static @NonNull MessageQueue myQueue() {
    return myLooper().mQueue;
}

Message

成员变量

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


// Message.java
public int what; // 消息标识
public int arg1; // 参数1
public int arg2; // 参数2
public Object obj; // 消息内容，传递任意数据
public long when; // 传递时间
public Messenger replyTo; // 跨进程访问的信使，我们这里是跨线程访问，因此暂不涉及
Bundle data; // 数据包，传递Bundle类型的数据包
Handler target; // 目标handler
Runnable callback; // 回调方法
Message next; // 下一条消息


int flags; // 状态
static final int FLAG_IN_USE = 1 << 0; // 正在被使用
static final int FLAG_ASYNCHRONOUS = 1 << 1; // 异步
static final int FLAGS_TO_CLEAR_ON_COPY_FROM = FLAG_IN_USE; // 如果消息正在清除或者复制，则设置状态为“正在被使用”

// 设置是否异步
public void setAsynchronous(boolean async) {
    if (async) {
        flags |= FLAG_ASYNCHRONOUS;
    } else {
        flags &= ~FLAG_ASYNCHRONOUS;
    }
}

消息标识

what作为消息标识，Handler可以在拿到消息后根据what来分辨消息，从而进行特定的操作。

1
2
3
4
5
6
7
8
9


mHandler = new Handler() {
  public void handleMessage(Message msg) {
    // 根据what做不同的操作
    switch(msg.what) {
      case 1: // 刷个牙
      case 2: // 洗个脸
    }
  }
}

保留字

arg1和arg2是保留字段，arg1通常用来作为同步屏障SyncBarriar的token，后文MessageQueue会讲到。

消息内容

Object obj和Bundle data都可以用来在Message存储内容，一般情况下用Bundle data，而Object obj仅作为保留手段。

消息类型

普通消息：target!=null
- 异步消息：falgs被设置为FLAG_ASYNCHRONOUS。
- 同步消息：falgs未被设置为FLAG_ASYNCHRONOUS。
特殊消息：target==null
- 同步屏障：SyncBarriar，

消息是否异步，通过Message.setAsynchronous()来设置消息是否异步，也通过Message.isAsynchronous()来查看消息是否异步。

同步屏障会挡在同步消息，不让同步消息穿过，而让异步消息穿过。也就是说在有同步屏障的情况下，异步消息优先执行，同步消息等所有异步消息完成之后再执行。详见后文MessageQueue的同步屏障。

消息复用

消息是Android中高频创建的对象，而创建对象需要消耗很多资源。因此，Google的工程师们构建了消息池，对消息进行复用。

消息使用完毕后，调用Message.recycle()，进而调用recycleUnchecked()回收消息。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


// Message.java
public void recycle() {
    if (isInUse()) {
        if (gCheckRecycle) {
            throw new IllegalStateException("This message cannot be recycled because it "
                    + "is still in use.");
        }
        return;
    }
    recycleUnchecked();
}

void recycleUnchecked() {
    // Mark the message as in use while it remains in the recycled object pool.
    // Clear out all other details.
    flags = FLAG_IN_USE;
    what = 0;
    arg1 = 0;
    arg2 = 0;
    obj = null;
    replyTo = null;
    sendingUid = UID_NONE;
    workSourceUid = UID_NONE;
    when = 0;
    target = null;
    callback = null;
    data = null;

    synchronized (sPoolSync) {
        if (sPoolSize < MAX_POOL_SIZE) {
            next = sPool;
            sPool = this;
            sPoolSize++;
        }
    }
}

Handler需要创建消息的时候，就调用Handler.obtainMessage()，进而调用Message.obtain()，先从消息池中拿曾经被回收的消息，如果消息池中没有消息再创建消息，以此达到节约资源的目的。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


// Handler.java
public final Message obtainMessage(...) {
	return Message.obtain(...);
}

// Message.java
public static Message obtain(...) {
	...
  return new Message();
}

MessageQueue

消息队列，以Message为元素的队列，那就会有消息入队、下一条消息、消息出队等方法。

成员变量

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


// MessageQueue.java
// 是否允许退出
private final boolean mQuitAllowed;
// 是否正在退出
private boolean mQuitting;
// 是否被阻塞
private boolean mBlocked;

// Native层中的MessageQueue的指针
private long mPtr;
// 指向MessageQueue的第一个元素
Message mMessages;
// 用来保存Handler所在线程空闲时执行的的事务
// 当Handler所在的线程空闲时（MessageQueue中没有Message时），会执行这个数组中的事务
private final ArrayList<IdleHandler> mIdleHandlers = new ArrayList<IdleHandler>();
// 与Native层相关，暂不陈述
private SparseArray<FileDescriptorRecord> mFileDescriptorRecords;
// 保存要被执行的IdelHandler
private IdleHandler[] mPendingIdleHandlers;
// 下一个BarrierToken（同步屏障会用到，后文详解）
private int mNextBarrierToken;

关于队列的退出，我们刚开始说过Looper存储在线程中，而MessageQueue存储在Looper中，只要线程还活着，Looper一旦被线程创建就会无限循环运转，MessageQueue也会一直存在。那么MessageQueue退出的时候，也就说明Looper即将消亡，Looper即将消亡则意味着线程即将消亡。这时，如果我们发消息过去，则消息会被直接回收掉，在下面的“消息入队”中我们马上回看到。

消息入队

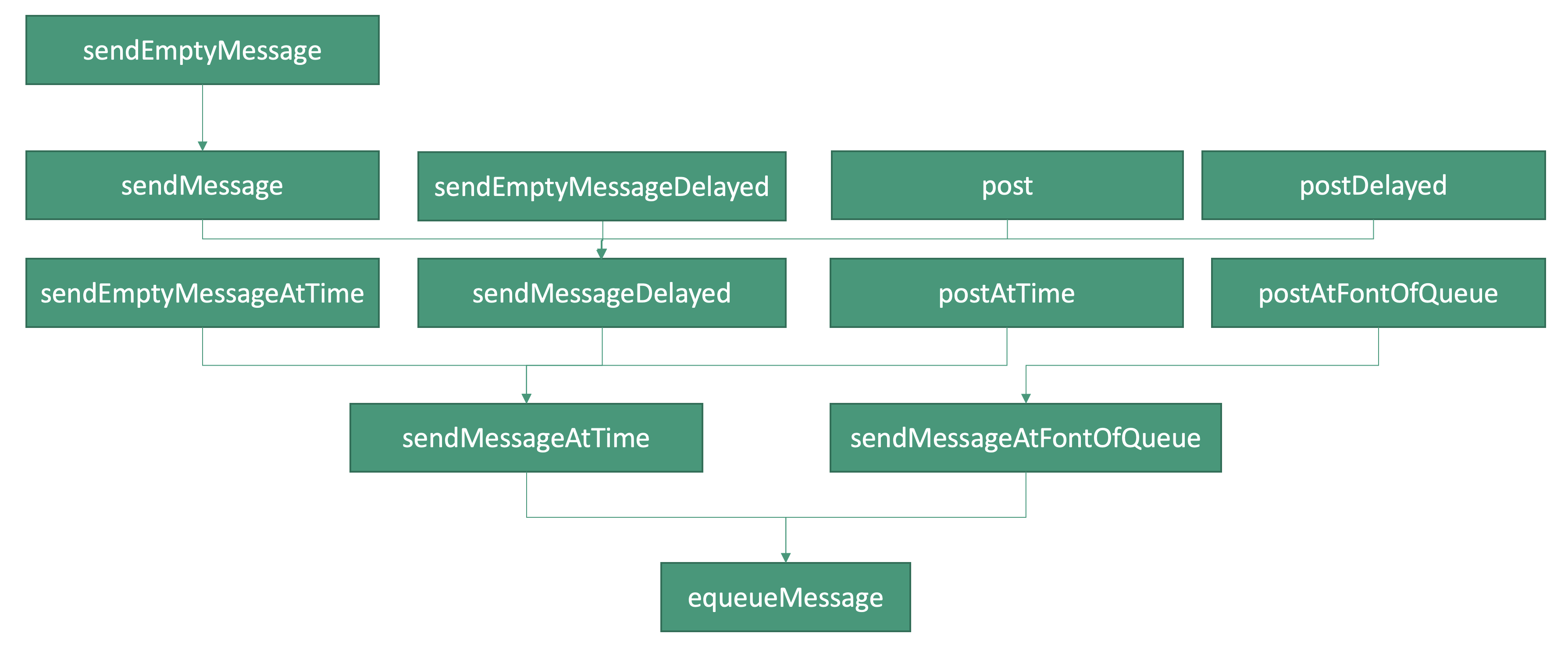

消息入队，调用MessageQueue.enqueueMessage()

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65


// MessageQueue.java
boolean enqueueMessage(Message msg, long when) {
    // 健壮性判断
    // 1.消息的handler不可为空，即只入队接收同步消息
    // 2.消息要未被使用
    if (msg.target == null) {
        throw new IllegalArgumentException("Message must have a target.");
    }
    if (msg.isInUse()) {
        throw new IllegalStateException(msg + " This message is already in use.");
    }

    synchronized (this) {
        // 【重要】如果队列正在退出（即线程即将消亡），则新到达的消息直接回收掉
        if (mQuitting) {
            IllegalStateException e = new IllegalStateException(
                    msg.target + " sending message to a Handler on a dead thread");
            Log.w(TAG, e.getMessage(), e);
            msg.recycle();
            return false;
        }
				// 标志消息“使用中”
        msg.markInUse();
        // 消息的传递时间
        msg.when = when;
        // p是MessageQueue的第一条消息，msg是即将入队的新消息
        // 如果p为空，则说明MessageQueue为空
        Message p = mMessages;
        // 是否需要唤醒队列
        boolean needWake;
        if (p == null || when == 0 || when < p.when) {
            // 如果MessageQueue为空，或者msg的传递时间是最早的，则直接处理
            // 下一条消息设置为新传入的消息
            msg.next = p;
            // MessageQueue的第一条消息设置为新传入的msg
            mMessages = msg;
            // MessageQueue的第一条消息更新，需要唤醒队列
            needWake = mBlocked;
        } else {
            // 【重要】如果MessageQueue不为空，则将msg按照传递时间顺序插入队列中
            // 通常情况下不需要唤醒队列，除非MessageQueue中第一条消息p是同步屏障并且新传来的消息msg是异步消息（代码段后我会解释）
            needWake = mBlocked && p.target == null && msg.isAsynchronous();
            // 后面就是简单的插入的代码（看不懂的买一本《数据结构》），不赘述
            Message prev;
            for (;;) {
                prev = p;
                p = p.next;
                if (p == null || when < p.when) {
                    break;
                }
                if (needWake && p.isAsynchronous()) {
                    needWake = false;
                }
            }
            msg.next = p;
            prev.next = msg;
        }

        // 如果队列被唤醒了，就给Native层发个队列信号mPtr，Native层会做一些操作，暂不详述
        if (needWake) {
            nativeWake(mPtr);
        }
    }
    return true;
}

整体逻辑就是一个队列的插入：

MessageQueue为空就直接插入，并被设置为第一个元素。
MessageQueue不为空就根据传递时间的顺序，找到合适的地方插入队列。

学过《数据结构》的小伙伴肯定要吐槽了，你跟我说这东西叫“队列”？实际上它不是严格意义上的队列，而是一个有序单链表，其主要逻辑比较符合队列的特征：消息根据传递时间排好队，然后依次一件件处理。

有些情况下我们需要的唤醒队列：（建议回顾下Message中的消息类型，再来看这段解析）

MessageQueue空，插入新消息，需要唤醒队列。因为队列为空，插入的新元素，无论有没有开启同步屏障同步消息还是异步消息，都可以执行。
MessageQueue非空，插入异步消息、MessageQueue中第一条消息p是同步屏障并且新传来的消息msg是异步消息，需要唤醒队列。首先，p.target == null说明MessageQueue的第一条消息p是同步屏障，这说明开启了同步屏障机制，同步消息前会添加一个同步屏障阻止同步消息的执行，要在所有异步消息执行完毕后才能执行同步消息。而新传来的消息msg是异步消息，需要优先执行，因此需要唤醒线程来执行新消息msg。

下一条消息

下一条消息，调用Looper.next()。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119


// MessageQueue.java
Message next() {
    // 当消息循环已经退出，则mPtr == 0，直接退出
    final long ptr = mPtr;
    if (ptr == 0) {
        return null;
    }

    // 待执行的IdleHandler的数量，也是IdleHandler[]的长度（可以先看Handler的时候会讲到，再回头看相关内容）
    int pendingIdleHandlerCount = -1;
  	/**
     * 下一次轮询的倒计时
     * nextPollTimeoutMillis==-1：一直阻塞
     * nextPollTimeoutMillis== 0：不会阻塞，立即返回
     * nextPollTimeoutMillis > 0：最长阻塞时间为nextPollTimeoutMillis毫秒
     */
    int nextPollTimeoutMillis = 0;
    // 无限循环
    for (;;) {
        if (nextPollTimeoutMillis != 0) {
            Binder.flushPendingCommands();
        }
				// 【重要】阻塞，等待一定的时常后被唤醒
        nativePollOnce(ptr, nextPollTimeoutMillis);

        synchronized (this) {
            // 检索下一条消息，如果找到则将其返回
            final long now = SystemClock.uptimeMillis();
            Message prevMsg = null;
            Message msg = mMessages;

            //【重要】要求是普通消息
						// 如果消息的target为空，则说明开启了同步屏障机制，那就要优先找异步消息
            if (msg != null && msg.target == null) {
                // 优先寻找异步消息
                do {
                    prevMsg = msg;
                    msg = msg.next;
                } while (msg != null && !msg.isAsynchronous());
            }

            if (msg != null) {
                // 如果有消息
                if (now < msg.when) {
                    // 当前时间小于事件的触发时间时，说明还没轮到这个事件，则设置下一次轮训的倒计时为两者的时间差
                    nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                } else {
                    // 【重要】当前触发事件大于时间的触发时间时，说明已经轮到了，开始获取这条消息
                    // 取消消息队列的阻塞状态
                    mBlocked = false;
                    if (prevMsg != null) {
                        prevMsg.next = msg.next;
                    } else {
                        mMessages = msg.next;
                    }

                    msg.next = null;
                    if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                  	// 设置消息的使用状态为“使用中”
                    msg.markInUse();
                    // 返回这条消息
                    return msg;
                }
            } else {
                // 如果没消息，下一次轮询的倒计时设置为-1，即一直阻塞
                nextPollTimeoutMillis = -1;
            }

            // 如果MessageQueue正在退出，则返回null
            if (mQuitting) {
                dispose();
                return null;
            }

            // 准备开始执行IdleHandler
            // 先初始化IdleHandler[]，再执行IdleHandler[]中的任务。
            // 看看有没有待执行IdleHandler
            if (pendingIdleHandlerCount < 0
                    && (mMessages == null || now < mMessages.when)) {
                pendingIdleHandlerCount = mIdleHandlers.size();
            }
            // 如果没有待执行IdleHandler需要运行，则消息队列阻塞，持续循环等待
            if (pendingIdleHandlerCount <= 0) {
                mBlocked = true;
                continue;
            }
						// 如果IdleHandler为空，则创建一个IdleHandler
            if (mPendingIdleHandlers == null) {
                mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
            }
            mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
        }

        // 执行IdleHandler[]中的任务
        for (int i = 0; i < pendingIdleHandlerCount; i++) {
            final IdleHandler idler = mPendingIdleHandlers[i];
            mPendingIdleHandlers[i] = null;

            boolean keep = false;
            try {
                keep = idler.queueIdle();
            } catch (Throwable t) {
                Log.wtf(TAG, "IdleHandler threw exception", t);
            }

            if (!keep) {
                synchronized (this) {
                    mIdleHandlers.remove(idler);
                }
            }
        }

        // 所有IdleHandler运行完毕后，pendingIdleHandlerCount为0。
        pendingIdleHandlerCount = 0;

        // IdleHandler处理完毕后，不经过等待，直接查询未处理的消息。
        nextPollTimeoutMillis = 0;
    }
}

基本逻辑：

先处理Handler中的消息，再处理IdleHandler中的事务。
Handler消息处理时，如果开启了同步屏障机制，就要优先处理异步消息。

nativePollOnce()作为阻塞操作就涉及到native层的代码，留坑待填。

消息移除

移除消息，调用Looper.removeMessages()

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


// MessageQueue.java
void removeMessages(Handler h, int what, Object object) {
    if (h == null) {
        return;
    }

    synchronized (this) {
        Message p = mMessages;

        // 消息队列从头到尾，移除所有符合条件的消息
        while (p != null && p.target == h && p.what == what
                && (object == null || p.obj == object)) {
            Message n = p.next;
            mMessages = n;
            // 回收到消息池
            p.recycleUnchecked();
            p = n;
        }

        // 移除剩余的符合条件的消息
        while (p != null) {
            Message n = p.next;
            if (n != null) {
                if (n.target == h && n.what == what
                        && (object == null || n.obj == object)) {
                    Message nn = n.next;
                    // 回收到消息池
                    n.recycleUnchecked();
                    p.next = nn;
                    continue;
                }
            }
            p = n;
        }
    }
}

同步屏障

同步屏障。如果开启同步屏障机制，就会优先处理异步消息。在同步消息前添加一个同步屏障，待异步消息处理完后，再执行同步消息。

例如下图的MessageQueue中，如果同步小消息执行顺序为“异步消息1”“异步消息2”，执行完后再执行“同步消息1”。具体的代码执行在MessageQueue中将详细讲解。

使用postSyncBarrier()向队列中发送同步屏障。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39


// Looper.java
public int postSyncBarrier() {
    return postSyncBarrier(SystemClock.uptimeMillis());
}

private int postSyncBarrier(long when) {
    // barrier token入队，
    synchronized (this) {
        // barrier token累加，并记录到token中
        final int token = mNextBarrierToken++;
        // 从消息池中获取Message
        final Message msg = Message.obtain();
        // 标记这条消息“使用中”
        msg.markInUse();
        // 为消息赋值了when和token，token但是没有target，即target==null，因此这条消息是同步屏障
        msg.when = when;
        msg.arg1 = token;

        // 构造同步屏障后，将其插入到合适的地方
        Message prev = null;
        // MessageQueue的第一个消息
        Message p = mMessages;
        if (when != 0) {
            while (p != null && p.when <= when) {
                prev = p;
                p = p.next;
            }
        }
        if (prev != null) {
            msg.next = p;
            prev.next = msg;
        } else {
            msg.next = p;
            mMessages = msg;
        }
        return token;
    }
}

Looper.removeSyncBarrier()用于移除同步屏障。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32


// MessageQueue.java
public void removeSyncBarrier(int token) {
    // barrier token出队
    synchronized (this) {
        Message prev = null;
        // MessageQueue的第一个消息
        Message p = mMessages;
        // 【重要】找到同步屏障：从消息队列中找到target==null并且token相等的Message，即为需要移出的同步屏障，将其移除。
        while (p != null && (p.target != null || p.arg1 != token)) {
            prev = p;
            p = p.next;
        }
        if (p == null) {
            throw new IllegalStateException("The specified message queue synchronization "
                    + " barrier token has not been posted or has already been removed.");
        }
        final boolean needWake;
        if (prev != null) {
            prev.next = p.next;
            needWake = false;
        } else {
            mMessages = p.next;
            needWake = mMessages == null || mMessages.target != null;
        }
        // 回收到消息池
        p.recycleUnchecked();

        if (needWake && !mQuitting) {
            nativeWake(mPtr);
        }
    }
}

连接Native层的桥梁

点一下，只需要知道MessageQueue与Native层关系密切，Native的章节会详细讲。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


// MessageQueue.java
MessageQueue(boolean quitAllowed) {
    mQuitAllowed = quitAllowed;
		// 初始化与native相关
    mPtr = nativeInit();
}

private void dispose() {
    if (mPtr != 0) {
        // 销毁与native相关
        nativeDestroy(mPtr);
        mPtr = 0;
    }
}

// 一堆与native相关的犯法
private native static long nativeInit();
private native static void nativeDestroy(long ptr);
private native void nativePollOnce(long ptr, int timeoutMillis);
private native static void nativeWake(long ptr);
private native static boolean nativeIsPolling(long ptr);
private native static void nativeSetFileDescriptorEvents(long ptr, int fd, int events);

IdleHandler

Handler，处理消息。
IdleHandler，只在线程空闲的时候执行一些业务逻辑，通常不是很紧要的任务

IdleHandler定义在MessageQueue.java中：

1
2
3
4


// MessageQueue.java
public static interface IdleHandler {
    boolean queueIdle();
}

通过MessageQueue.addIdleHandler()来添加IdleHandler任务

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


// MessageQueue.java
public void addIdleHandler(@NonNull IdleHandler handler) {
    if (handler == null) {
        throw new NullPointerException("Can't add a null IdleHandler");
    }
    synchronized (this) {
        mIdleHandlers.add(handler);
    }
}

通过MessageQueue.removeIdleHandler()来移除IdleHandler任务

1
2
3
4
5
6


// MessageQueue.java
public void removeIdleHandler(@NonNull IdleHandler handler) {
    synchronized (this) {
        mIdleHandlers.remove(handler);
    }
}

使用示例

1
2
3
4
5
6
7
8
9


// Example.java
MessageQueue messageQueue = Looper.myQueue();
    messageQueue.addIdleHandler(new MessageQueue.IdleHandler() {
      @Override
      public boolean queueIdle() {
        // TODO
        return false;
    }
});

Handler

获取消息

前文有提到过，调用Handler.obtainMessage()进而调用Message.obtain()从消息池中获取消息。

1
2
3
4


// Handler.java
public final Message obtainMessage(...) {
	return Message.obtain(...)
}

发送消息

最基础的sendMessage()系列

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


public final boolean sendMessage(@NonNull Message msg) {
		return sendMessageDelayed(msg, 0);
}

public final boolean sendEmptyMessageAtTime(int what, long uptimeMillis) {
    Message msg = Message.obtain();
    msg.what = what;
    return sendMessageAtTime(msg, uptimeMillis);
}
...

用法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


Handler mHandler = new Handler(){
    @Override
    public void handleMessage(Message msg) {
       super.handleMessage(msg);
       switch(msg.what) {
           // TODO: Use the data from msg to do Something
       }
    }
};

new Thread(new Runnable() {
    @Override
    public void run() {
    	Message msg = new Message();
      msg.what = 1;
      handler.sendMessage(msg);
    }
});

最好用的post()系列

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


public final boolean post(@NonNull Runnable r) {
  	return  sendMessageDelayed(getPostMessage(r), 0);
}

public final boolean postAtTime(@NonNull Runnable r, long uptimeMillis) {
		return sendMessageAtTime(getPostMessage(r), uptimeMillis);
}

public final boolean postDelayed(@NonNull Runnable r, long delayMillis) {
  	return sendMessageDelayed(getPostMessage(r), delayMillis);
}
...

用法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


Handler mHandler = new Handler();
String data = "data"
new Thread(new Runnable() {
    @Override
    public void run() {
        handler.post(new Runnable() {
            @Override
            public void run() {
                // TODO: Use data to do something
            }
        });
    }
}).start();

这些方法最终都是调用MessageQueue.enqueueMessage()，鉴于方法太多，这里汇总成一张图：

处理消息

在上文发送消息中其实演示过用法了，这里过一遍handleMessage()的源码。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


// Handler.java
// 回调函数的接口
public interface Callback {
   boolean handleMessage(@NonNull Message msg);
}

// handleMessage
public void handleMessage(@NonNull Message msg) {

}

// 分发消息
public void dispatchMessage(@NonNull Message msg) {
    if (msg.callback != null) {
        handleCallback(msg);
    } else {
        if (mCallback != null) {
            if (mCallback.handleMessage(msg)) {
                return;
            }
        }
        handleMessage(msg);
    }
}

我们通常在回调函数Callback中重写handleMessage()，然后handleMessage()中的代码会在dispatchMessage()中执行。

总结

总体架构的过程如图：

发送消息的过程如图：

MessageQueue.euqueueMessage()向MessageQueue中插入一个Message。

MessageQueue.next()从MessageQueue中提取一个Message。

目录

Android消息机制（Java层）

基础示例

架构

Looper

准备

ThreadLocal

new Looper()

prepareMainLooper()

消息循环

退出

myLooper()

myQueue()

Message

成员变量

消息标识

保留字

消息内容

消息类型

消息复用

MessageQueue

成员变量

消息入队

下一条消息

消息移除

同步屏障

连接Native层的桥梁

IdleHandler

Handler

获取消息

发送消息

处理消息

总结
